DYA-15-50D-F普通型換能器D型
名稱：15KHz普通型 換能器D型（分體式)
型號：DYA-15-50D-F
量程：1.8～50m
工作溫度：-40～+80℃
頻率：16KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，超聲防撞，超聲測距儀等！
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

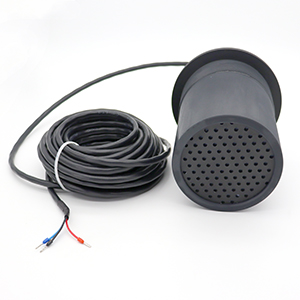

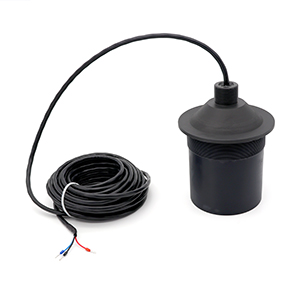

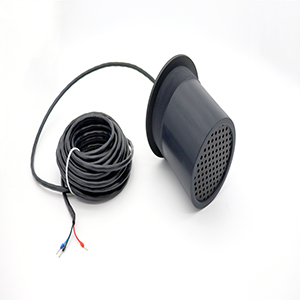

項目 | 技術指標 | 實物圖片 |
名稱 | 15KHz普通型換能器D型（分體式） |
|
型號 | DYA-15-50D-F | |
頻率 | 16KHz±5% | |
建議量程 | 1.8～50m | |
最小阻抗 | 790Ω±20％ | |
電容量 | 12700pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：520Vpp，距離0.6m， 回波幅度1200mV | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB：13°±10%； 銳度角：30°±10%； | |
外殼材質 | POM | |
用途 | 超聲波液位計，超聲防撞，超聲測距儀 | |
安裝尺寸 | 吊裝螺紋M32×1.5，底裝螺紋M108×2 | |
防護等級 | IP68 | |
重量 | 2400g±5％（線長：10米） | |
接線說明 | 分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）； 分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－； | |

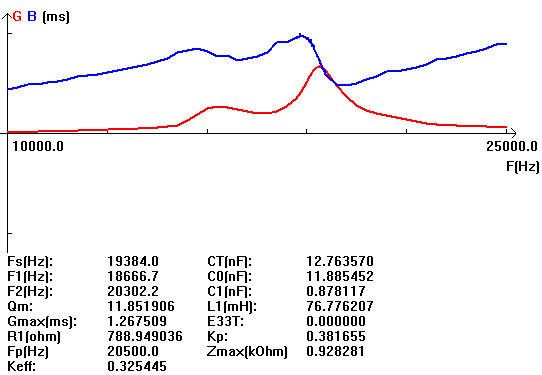

二、換能器的導納曲線圖

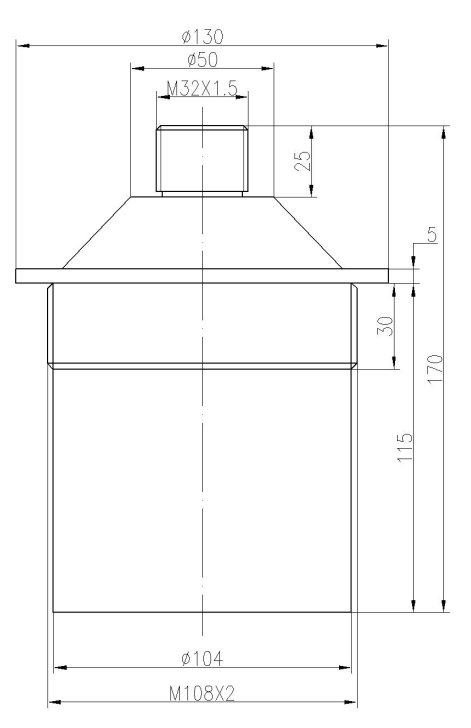

三、換能器產品結構圖
