11月中旬，大禹電子的工程師來到漸入冬季的徐州邵店鎮農田溉溉的客戶現場，就我司超聲波多普勒流量計和明渠流計實地測量及安裝事宜，進行全程指導。

眾所周知，農田灌溉渠道大多數都是明渠，形狀為矩形、梯形，少部分是U字型的。

超聲波多普勒流量計的 安裝

在安裝超聲波多普勒流量計時我們對上游和下游渠道的要求：在傳感器上游，要有渠道寬度10倍的直渠道；如果上游是閘門、水泵，傳感器和閘門、水泵之間要有渠道寬度30倍的直渠道。傳感器的下游，要有渠道寬度5倍的直渠道。

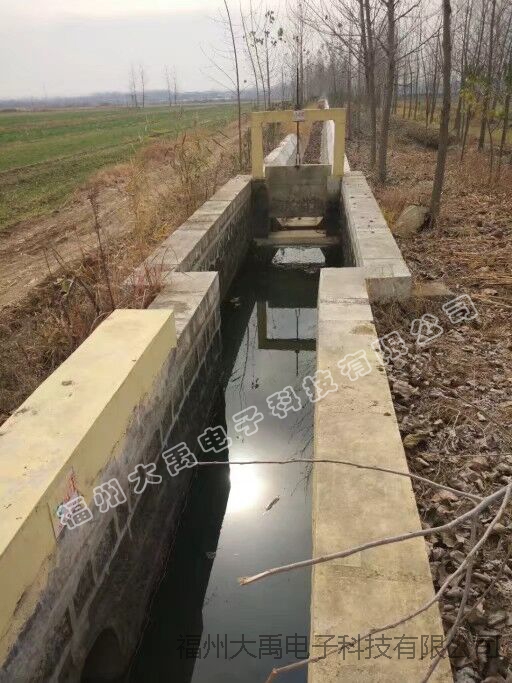

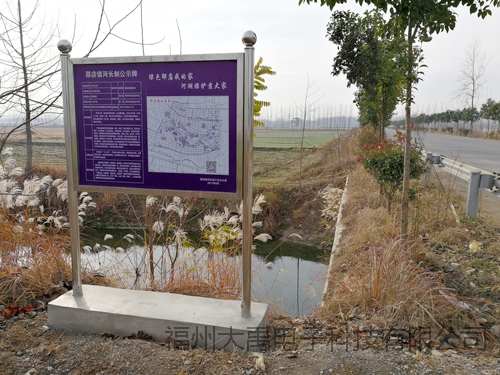

邵店鎮隨處可見的明渠流量計安裝渠道

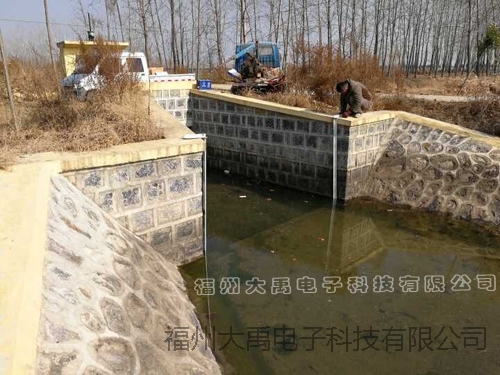

超聲波多普勒流量計安裝渠道

埋地法安裝：適用于水中沒有什么沉積物的渠道，傳感器跟渠道之間用安裝底座來固定。傳感器要正對著水流方向安裝。

在灌溉渠道內，如果沒有沉積物，我們把傳感器安裝在渠道底部的正中央，正對著水流方向，這樣能夠測量到中間的流速，是最理想的安裝位置。

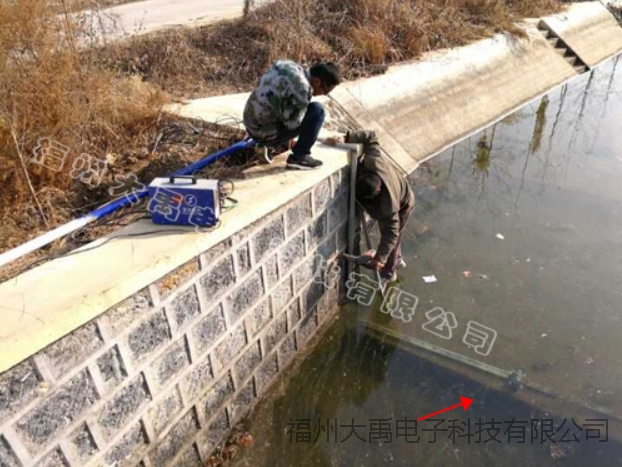

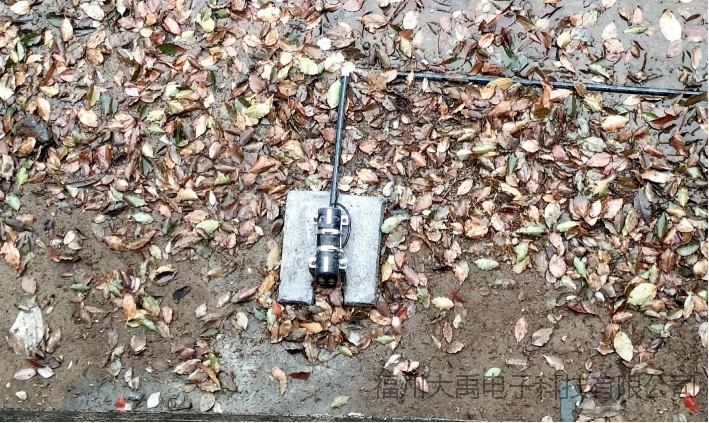

矩形渠道傳感器埋地法安裝安裝實物圖

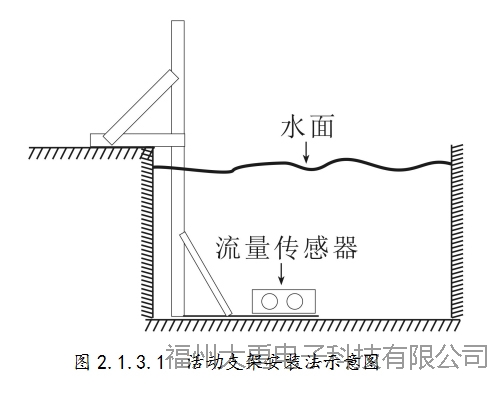

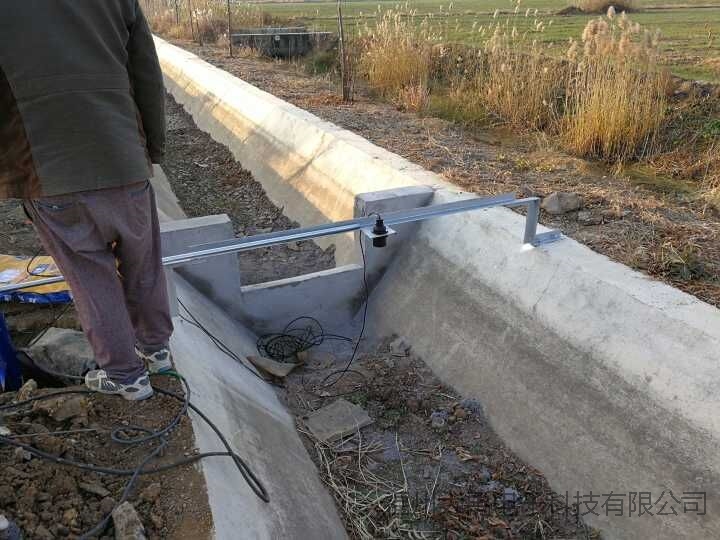

活動支架安裝法-寬度2米以內渠道。如果有沉積物，比如：淤泥。要把傳感器安裝在沉積物的旁邊或者上面。這個時候就需要用到安裝支架，安裝支架可以根據下圖來制作。因為每個現場安裝支架的高度和寬度都不相同，一般都是在現場附近找人制作。

傳感器的支架和岸邊起固定作用的支架之間用螺絲擰在一起，這樣要維修和維護的時候，把岸邊支架上的螺母擰掉就可以把傳感器從水里面撈出來。

支架制作和安裝的基本要求：

1.寬度1米以內的渠道，支架要把傳感器裝在渠道的正中間。寬度1米-2米的渠道，傳感器要離開渠道壁0.40米以上。

2.支架裝好傳感器之后，傳感器要正對水流方向，在水流的沖擊下，要長期不能變形，同時也不能抖動，傳感器要跟水面平行。

3.傳感器安裝的位置，要高于渠道底部的淤泥。

4.在傳感器前方60°發射角度范圍內，并且在距離1米內，不能有任何障礙物。

5.支架的制作，要盡可能減小對水流阻擋的面積，以免影響流速。阻擋面積增大，還會產生一個問題，就是容易纏繞垃圾或者水草。

活動支架安裝法-寬度2米以上渠道

在2米以上的較寬渠道上，要把傳感器安裝在渠道中間的底部施工量比較大，一般都是用活動支架來安裝，安裝在渠道的一側。如果渠道寬度超過5米以上，建議在渠道的左邊和右邊各安裝一個傳感器來測量。支架要做成在岸邊可以拆卸的。

如圖所示

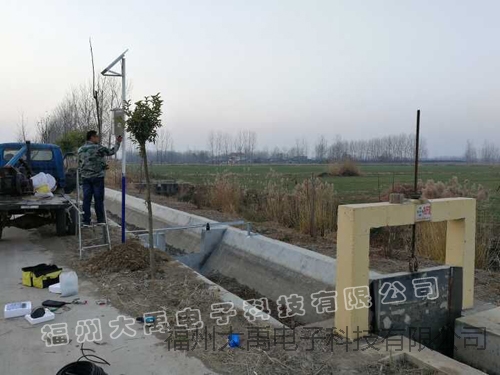

超聲波多普勒流量計的安裝位置

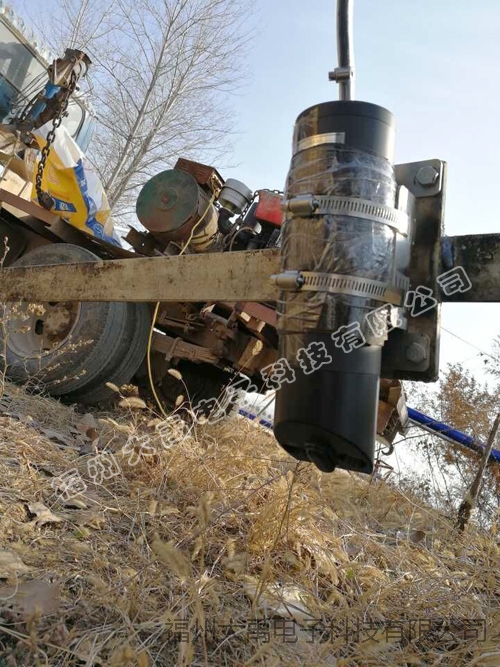

貨車上的 超聲波多普勒流量計

由于當時的安裝現場沒有電源，當地農田部門請修建堰槽的師傅開車拉上小型發電機，并把超聲波多普勒流量計和明渠流量計一并載入現場。

超聲波明渠流量計 的安裝

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

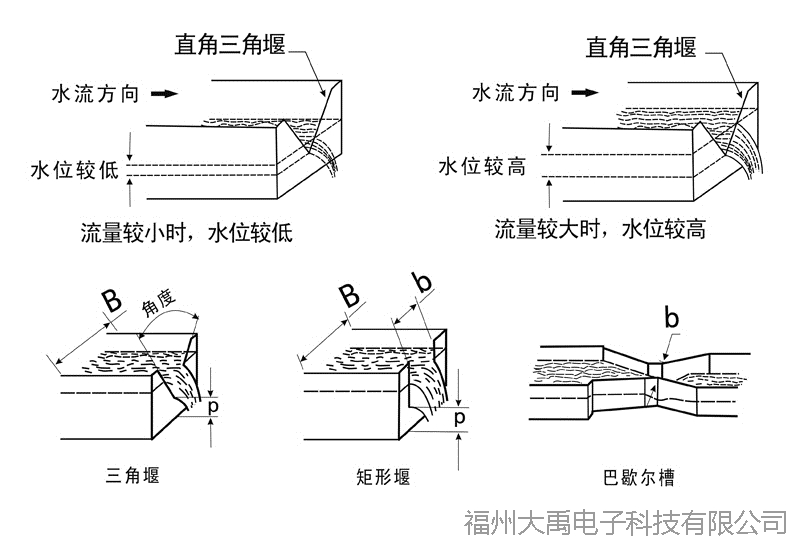

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽。

 使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。

量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分（第六、量水堰槽）。巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

直角三角堰也是用相應的公式計算出水位—流量對應關系。

矩形堰也有相應的公式。但是還與安裝的渠道尺寸有關，確定水位-流量關系時，矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

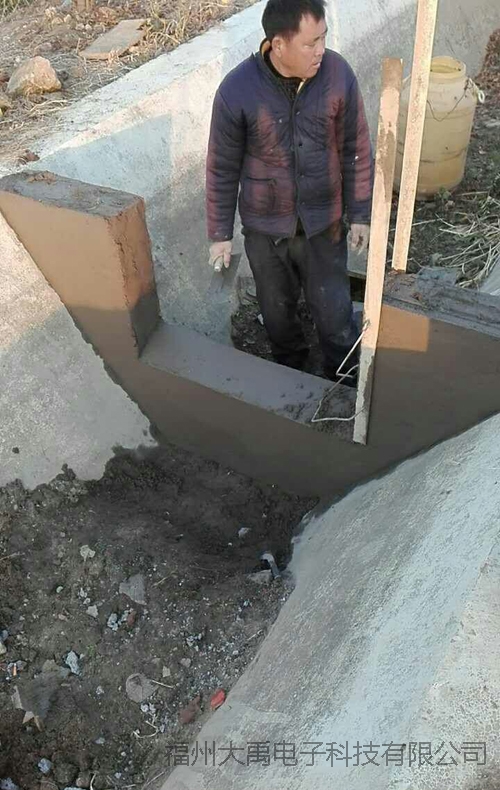

現場的師傅在我司工程師的指導下，加裝矩形堰

分體式超聲波明渠流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。

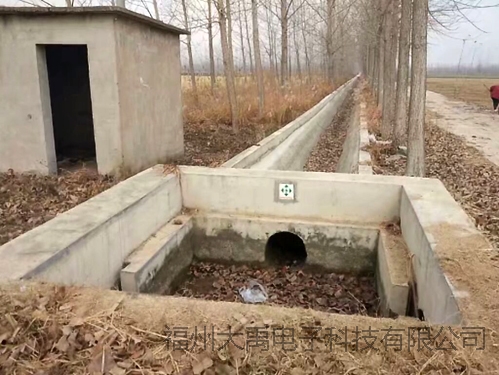

矩形堰及超聲波明渠流量計安裝現場

從前期客戶現場的勘察到首批產品的安裝完成歷時半個月，大禹電子的工程師和客戶以及當地的外加工師傅也變成了要好的朋友。

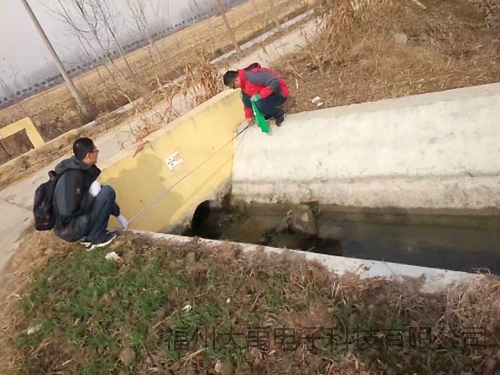

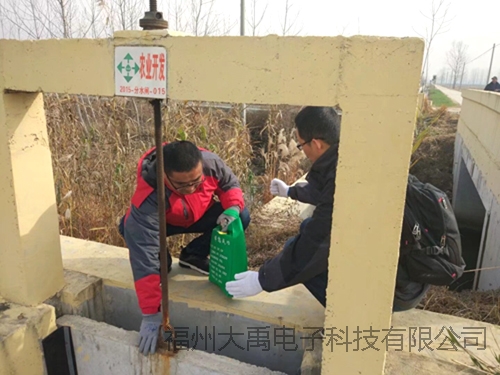

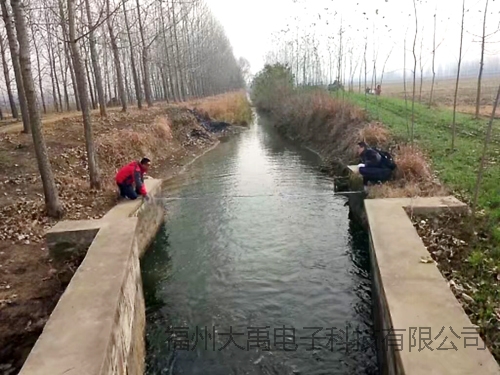

以下是勘察初期測量尺寸的現場照片：
