49KHz防腐防爆型換能器A型（一體）
名稱：49KHz防腐防爆型換能器A型（一體）
型號：DYA-49-08FA-FB
量程：0.4～8m
工作溫度：-40～+80℃
頻率：49KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

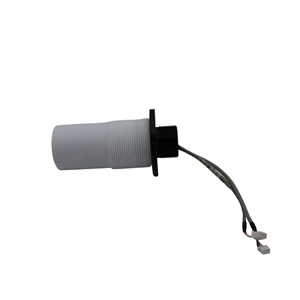

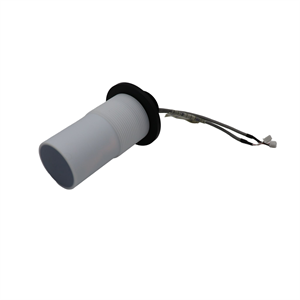

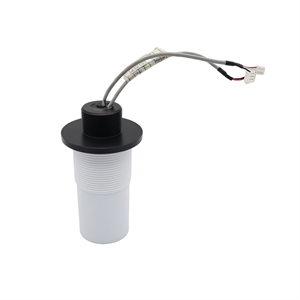

項目 | 技術指標 | 實物圖片 |
名稱 | 49KHz防腐防爆型換能器A型（一體） |
|
型號 | DYA-49-08FA-FB | |
頻率 | 49KHz±5% | |
建議量程 | 0.4～8m | |
最小阻抗 | 170Ω±20％ | |
電容量 | 3700pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：750Vpp，距離0.6m， 回波幅度170mV | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:9°±10%， 銳度角:20°±10% | |
外殼材質 | POM、聚四氟 | |
用途 | 超聲波液位計，監控，防撞，安防 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 710g±5％（線長：10米） | |
接線說明 | 一體：接口（3PIN,2.54mm端子）：紅正，白負，黑屏蔽線； 接口（3PIN,2.0mm端子）：白黑為溫度傳感器線（MF58）； | |

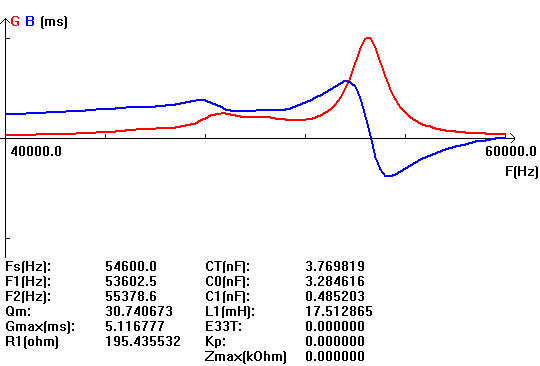

二、換能器的導納曲線圖

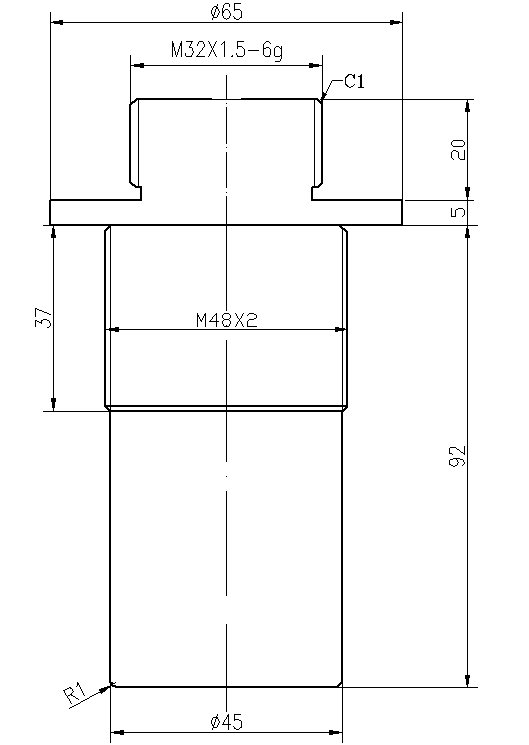

三、換能器產品結構圖
