隨著水域環境監測、航道勘測和防洪預警需求的增加，傳統人工測深方式效率低、成本高且難以覆蓋復雜水域。無人船(USV)因其靈活性和自動化優勢，逐漸成為水域探測的重要工具。為實現高精度、實時化的水深測量，某水文研究團隊將超聲波水下測距傳感器集成至無人船平臺，開展水深自動化監測實踐。

　　超聲波傳感器通過發射高頻聲波并接收水底反射信號，利用聲波傳播時間與水中聲速計算水深(公式：深度=聲速×?xí)r間/2)。團隊選用工業級防水超聲波傳感器(量程0.3-50米，精度±1cm)，搭配溫度傳感器實時校準聲速(聲速受水溫、鹽度影響)。無人船搭載RTK-GPS定位模塊，實現測量點位的厘米級空間坐標同步記錄。

　　1. **傳感器集成**：將超聲波傳感器垂直固定于無人船底部，避免船體晃動干擾數據;

　　2. **系統校準**：在已知深度水域進行聲速參數動態修正，消除多路徑反射誤差;

　　3. **路徑規劃**：通過自主導航系統設定網格化測線，覆蓋目標水域;

　　4. **實時傳輸**：4G/北斗雙模通信模塊回傳水深與位置數據至云端平臺。

　　測試中發現，強水流導致船體顛簸可能引發瞬時數據異常。團隊通過增加慣性測量單元(IMU)補償姿態數據，并采用滑動平均算法濾波，將有效數據率提升至98%。

　　在某水庫地形測繪項目中，無人船8小時內完成2平方公里區域測量(傳統船載單波束需3天)，生成的水深等高線圖分辨率達0.5米。與人工測深儀對比，平均誤差小于0.15米，滿足《水運工程測量規范》要求。數據還可同步分析底質類型(通過回波強度)，為生態研究提供支持。

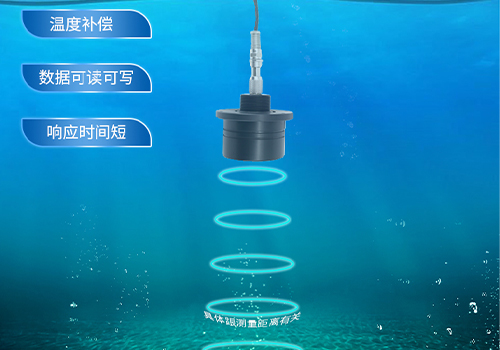

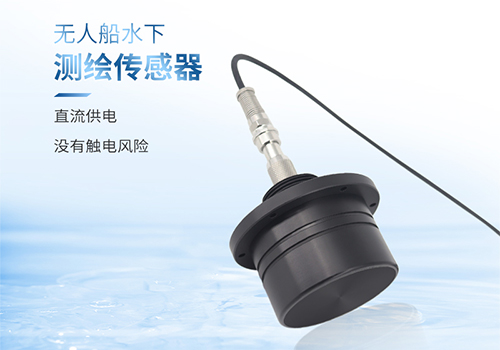

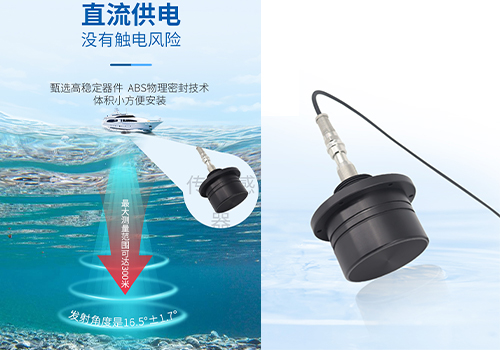

　　大禹電子自主研發的水下測距傳感器，廣泛應用于無人船測深，可以根據現場情況，選用不同頻率，不同量程的傳感器。

　　大禹電子產品主要四大類：工控儀表、工業傳感器、海洋設備、超聲波換能器。產品應用場景：超聲波測距，監測水位/流速/流量/泥位/水深等，水下通信/定位/避障。

　　關于測深傳感器的，任何問題，歡迎聯系我們，給您提供1對 1的選型服務。
