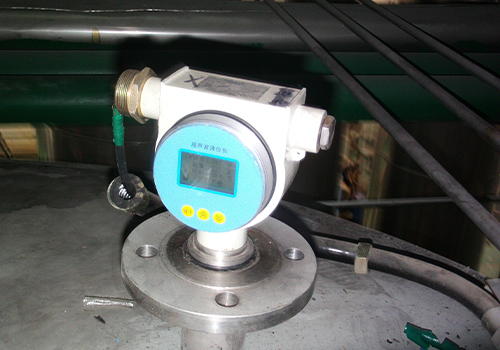

一、產品特點：

　　超聲波液位計是一種非接觸式、高精度、高性價比、易安裝維護的料位、液位測量儀器。它不必接觸介質就能滿足物位測量要求，罐體內溫度不超過70℃即可使用，儀表本身耐壓0.3MPa，在用于壓力更大的罐體測量時，需要加耐壓法蘭進行連接安裝。

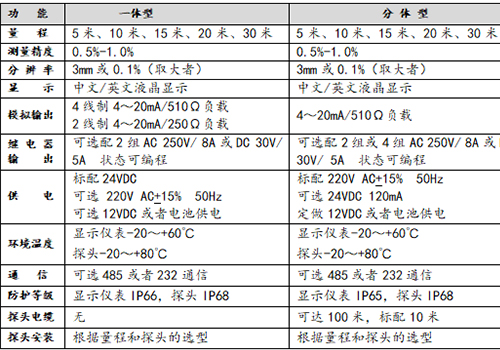

　　二、產品技術指標：

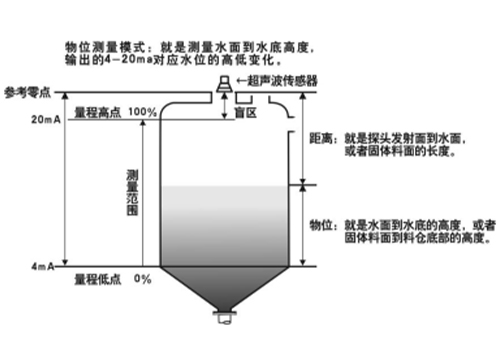

　　三、罐體測量原理圖

　　四、客戶測量需求及測量條件：

　　1、需要測量罐體內部液體的高度，測量介質：水性漆。

　　2、罐體高度有400mm、600mm和750mm，罐體內部無攪拌葉片，介質本身無掛料情況。

　　3、罐體材質為不銹鋼，水性漆對輸送管道具有一定的腐蝕性。

　　4、安裝國產的超聲波液位計，替代國外進口儀表。

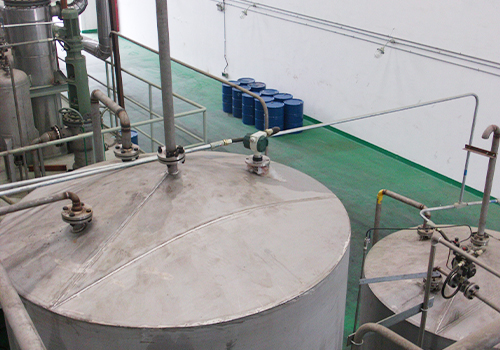

　　五、水性漆罐體形態：

　　六、產品選型建議：

　　選擇一體式超聲波液位計(防腐防爆型)，另配聚四氟O型墊圈和四氟螺母固定。由于該罐體的高度最高只有750mm，所以，我們在進行超聲波探頭匹配時選用100KHz的頻率，探頭型號為：DYA-100-02PE-FB，材質：PVDF，產品量程最大2米。(探頭特點：盲區僅有130mm，發射角波束寬度：半功率角@-3dB:4.8°±10%， 銳度角:11.3°±10%。)

　　七、安裝要求：

　　1、由于該款小盲區探頭有130mm的盲區，所以建議安裝時加DN100或DN150的導管，導管高度約200mm(即探頭長度92mm，盲區130mm，安裝需要20~25mm)。

　　2、由于超聲波探頭的發射銳度角為11.3°，當罐體內部無液體時，超聲輻射范圍直徑為148mm，所以導管距離側壁應不低于80mm。

　　3、安裝時需要采用聚四氟法蘭或者不銹鋼法蘭，同時使用廠商出差配置的四氟O型圈和四氟螺母進行連接，探頭連接螺紋尺寸為：M48*2。

　　4、電氣接口處采用防爆軟管進行連接出線，線纜均要求兩芯屏蔽線。

　　5、超聲波液位計需要有效接地安裝。
