2MHz外貼式油箱油位檢測換能器
名稱：2MHz外貼式油箱油位檢測換能器
型號：DYW-2M-01F
量程：0.03 ～ 2m
工作溫度：-40～+80℃
頻率：2MHz±5%
工作電壓：峰值電壓＜150Vpp
本產品適用于：油箱油位檢測，水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

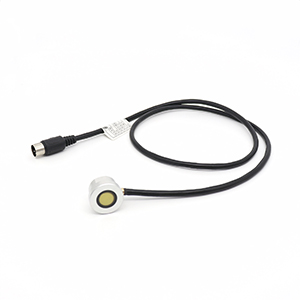

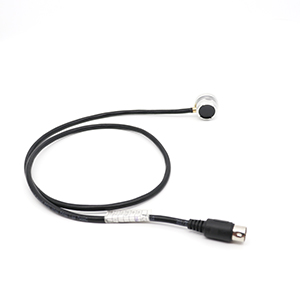

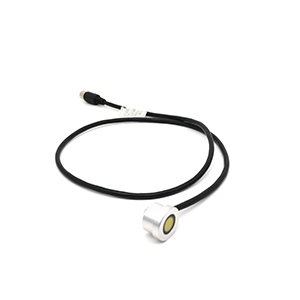

項目 | 技術指標 | 實物圖片 |
名稱 | 2MHz外貼式油箱油位檢測換能器 |
|
型號 | DYW-2M-01F | |
頻率 | 2MHz±5% | |
建議量程 | 0.03 ～ 2m | |
最小阻抗 | 10Ω±20％ | |
電容量 | 2300pF±20％ @1KHz | |
靈敏度 | 探頭驅動電壓：24 V、距離：0.3m、 回波幅度：900 mV | |
工作電壓 | 峰值電壓＜150Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:2.4°±10%， 銳度角:5.7°±10% | |
外殼材質 | 2A12 | |
用途 | 油箱油位檢測，水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 240g±5％（線長：5m+1m） | |
接線說明 |
| 接線說明： 1 → 換能器負極； 2 → 換能器正極； 3 → MF58溫感； 4 → MF58溫感；
|

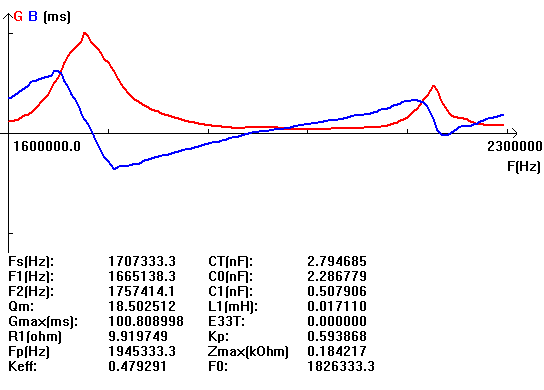

二、換能器的導納曲線圖

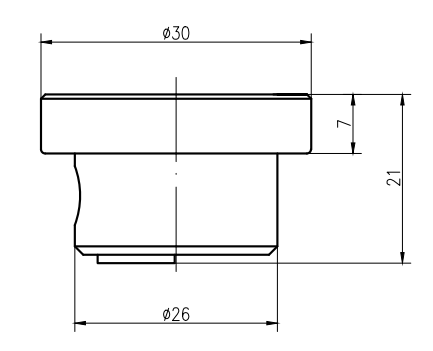

三、換能器產品結構圖
