200KHz水聲換能器
名稱：200KHz水聲換能器
型號：DYW-200-50K
量程：0.6～120m
工作溫度：-40～+80℃
頻率：200KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

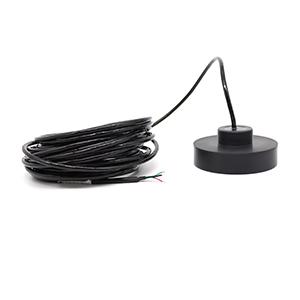

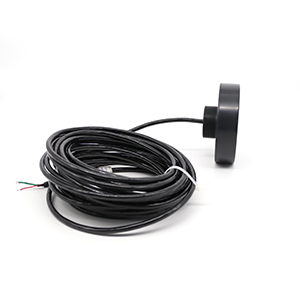

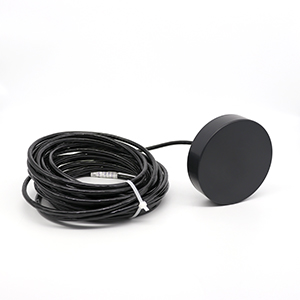

項目 | 技術指標 | 實物圖片 |
名稱 | 200KHz水聲換能器 |
|
型號 | DYW-200-50K | |
頻率 | 200KHz±5% | |
建議量程 | 0.6～120m | |
最小阻抗 | 14Ω±20％ | |
電容量 | 11000pF±20％ @1KHz | |
靈敏度 | 探頭驅動電壓：200 Vpp、距離0.7m、 回波幅度15V | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:4.1°±10%， 銳度角9.6°±10% | |
外殼材質 | ABS | |
用途 | 水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 1260g±5％（線長：10m） | |
接線說明 | 紅：換能器＋，黑：公共端；綠：MF58溫感一極； | |

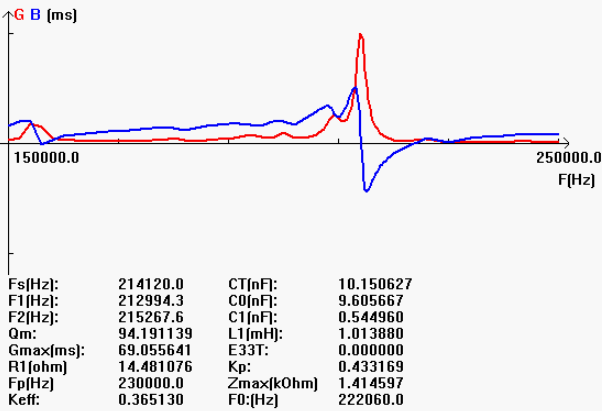

二、換能器的導納曲線圖

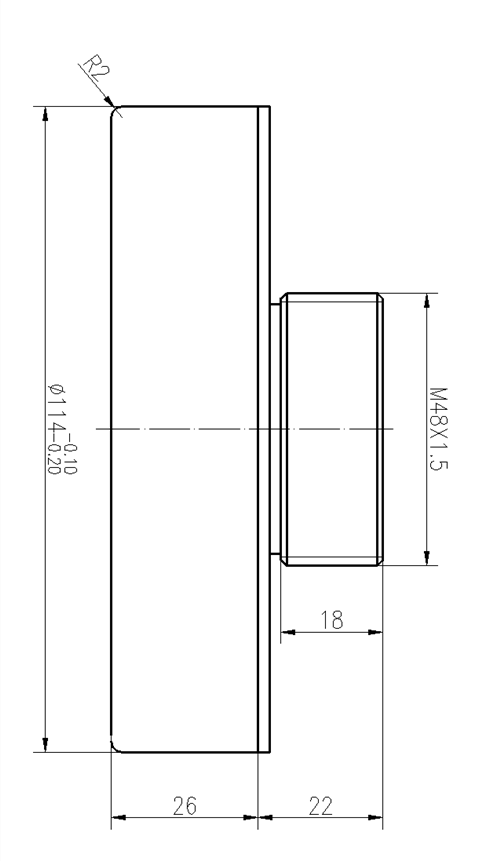

三、換能器產品結構圖
