500KHz普通型換能器
名稱：500KHz普通型換能器
型號：DYW-500-20B
量程：0.3-30m
工作溫度：-40～+80℃
頻率：500KHz±5%
工作電壓：峰值電壓＜600Vpp
本產品適用于：測距，定位
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

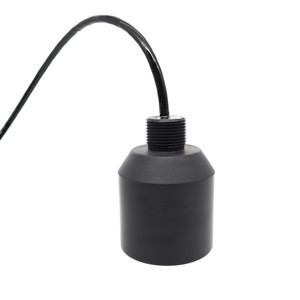

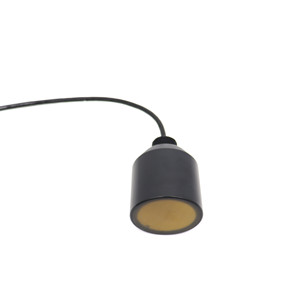

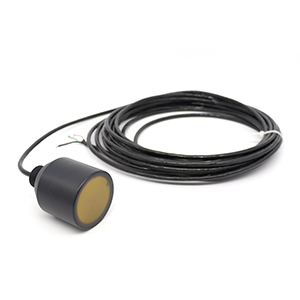

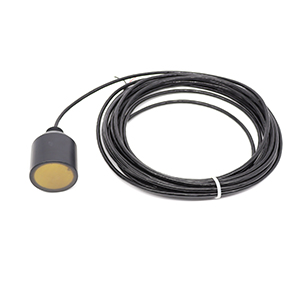

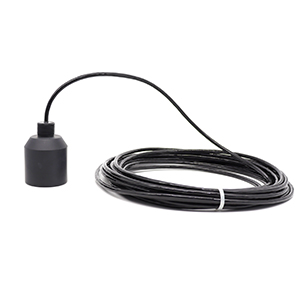

項目 | 技術指標 | 實物圖片 |
名稱 | 500KHz普通型換能器 |
|
型號 | DYW-500-20B | |
頻率 | 500KHz±5% | |
建議量程 | 0.3-30m | |
最小阻抗 | 12Ω±20％ | |
電容量 | 7500pF±20％ @1KHz | |
靈敏度 | 空載驅動電壓：24V，距離0.3m， 回波幅度2.5 V | |
工作電壓 | 峰值電壓＜600Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB：3.0°±10%； 銳度角：7.2°±10%； | |
外殼材質 | ABS | |
用途 | 測距，定位 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 750g±5％（線長：10m） | |
接線說明 | （三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－； | |

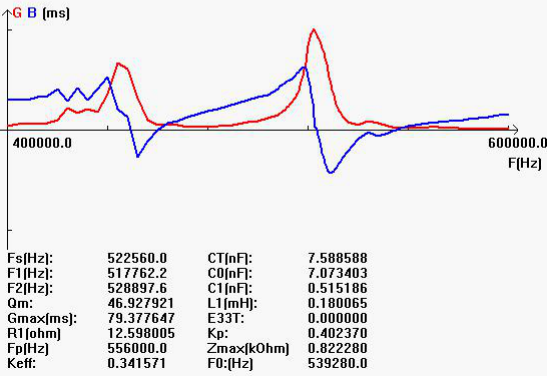

二、換能器的導納曲線圖

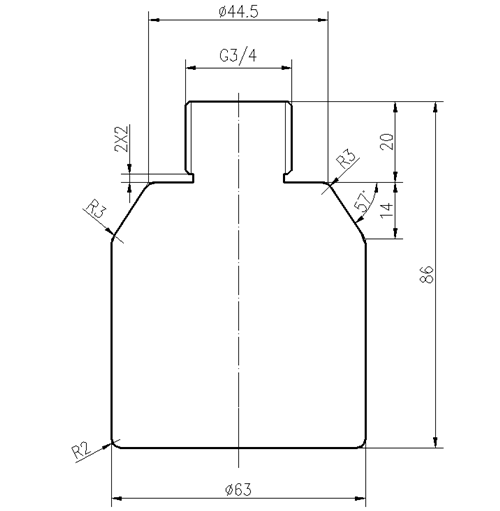

三、換能器產品結構圖
