300KHz泥位計換能器(DYW-300-50B)
名稱：300KHz泥位計換能器
型號：DYW-300-50B
量程：0.35～50m
工作溫度：-40～+80℃
頻率：300KHz±5%
工作電壓：峰值電壓＜1100Vpp
本產品適用于：檢測泥層
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

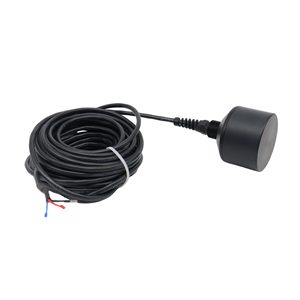

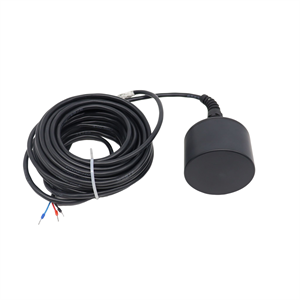

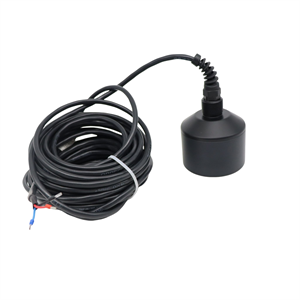

項目 | 技術指標 | 實物圖片 |
名稱 | 300KHz泥位計換能器 |
|
型號 | DYW-300-50B | |
頻率 | 300KHz±5% | |
建議量程 | 0.35～50m | |
最小阻抗 | 30Ω±20％ | |
電容量 | 7500 pF±20％ @1KHz | |
靈敏度 | 空載驅動電壓:200Vpp、距離0.7m、 回波幅度10.0 V | |
工作電壓 | 峰值電壓＜1100Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:3.6°±10%， 銳度角:8.5°±10% | |
外殼材質 | ABS | |
用途 | 檢測泥層 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 980g±5％（線長：10 m±0.3m） | |
接線說明 | （三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－； | |

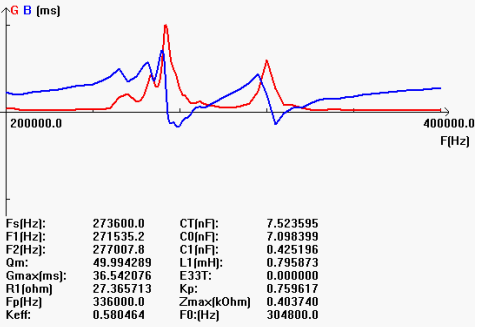

二、換能器的導納曲線圖

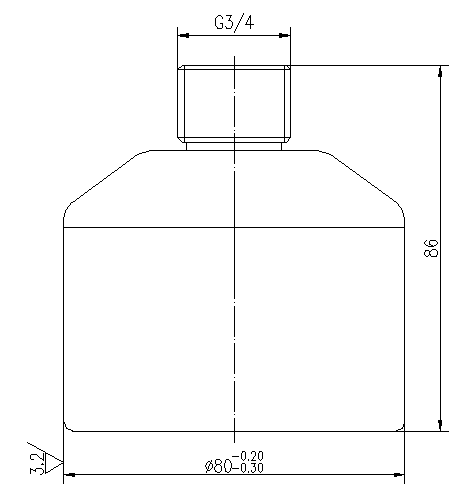

三、換能器產品結構圖
