200KHz/50KHz常規型水聲換能器(DYW-200-50FA)
名稱：200KHz-50KHz水下測深探魚換能器
型號：DYW-200-50FA
量程：200KHz 0.6～120m 50KHz 3～500m
工作溫度：-40～+80℃
頻率：200KHz±5%/50KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：水下探魚、測距等
產品詳情
一、換能器的主要技術指標

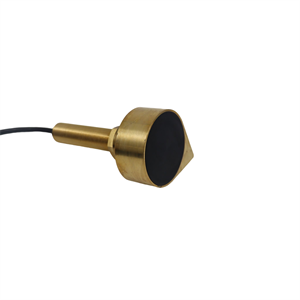

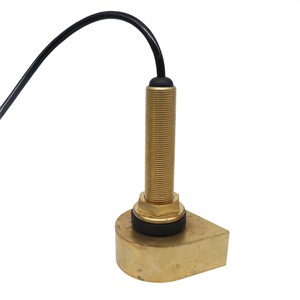

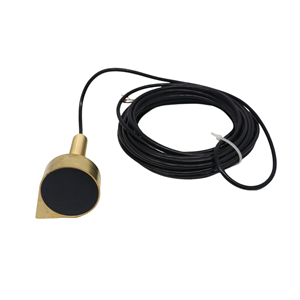

項目 | 技術指標 | 實物圖片 |
名稱 | 200KHz-50KHz水下測深探魚換能器 |
|
型號 | DYW-200-50FA | |
頻率 | 200KHz±5%/50KHz±5% | |
建議量程 | 200KHz 0.6～120m 50KHz 3～500m | |
最小阻抗 | 50KHz:280Ω±20％；200KHz:230Ω±20％ | |
電容量 | 50KHz:3200pF±20％ @1KHz 200KHz:3200pF±20％ @1KHz | |
靈敏度 | 探頭驅動電壓：500Vpp、距離：0.7m、 回波幅度：2.5 V（50KHZ）；2.5 V（200KHZ） | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB：8.7°±10%， 銳度角:20.5°±10%（200KHZ） (波束寬度)半功率角@-3dB：35.3°±10%， 銳度角:90.7°±10%（50KHZ） | |
外殼材質 | 黃銅+ABS | |
用途 | 水下探魚、測距等 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 1220g±5％（線長：10m） | |
接線說明 | （三線）：紅：換能器＋、綠：溫度傳感器＋、黑：公共－； | |

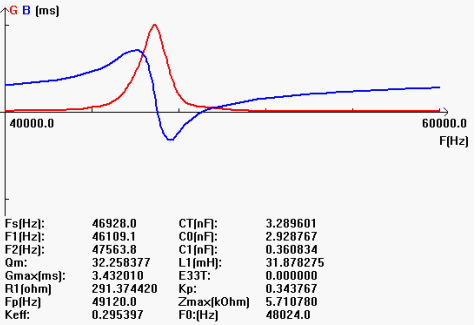

二、換能器的導納曲線圖

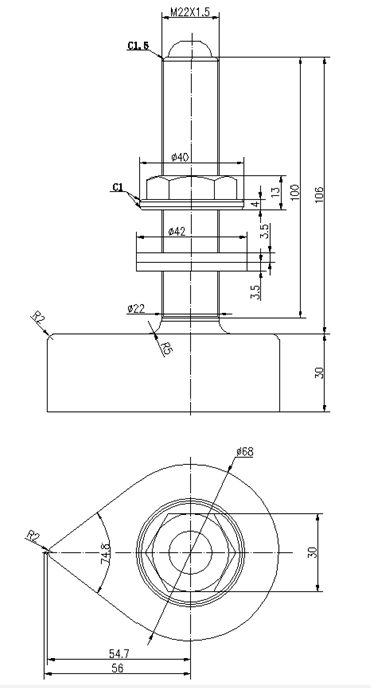

三、換能器產品結構圖
