不同場景下管道與河道傳感器安裝規范解析

　　在水利工程及環境監測領域，傳感器安裝位置與方式對數據精準獲取至關重要。本文將針對直徑 800mm 水泥管道、直徑 1000mm 混合材質管道以及寬度 12 米的河道，詳細闡述傳感器安裝規范。

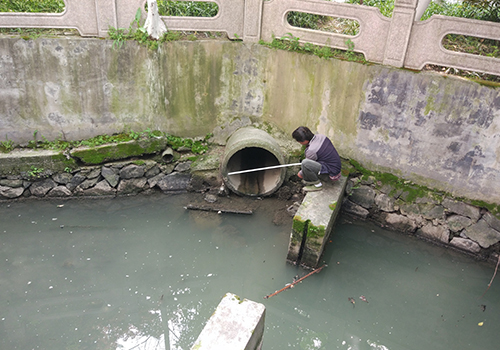

　　直徑800mm水泥管道

　　該管道輸送上塘河來水，內徑800毫米，材質為水泥管。傳感器安裝于管道出口位置，安裝標準為固定后在水流沖擊下支架穩定不抖動。這種安裝方式可有效捕捉出口處水流參數，為后續處理或監測提供準確數據。穩定不抖動的支架確保傳感器測量精度不受水流沖擊影響，保證數據的可靠性和穩定性。

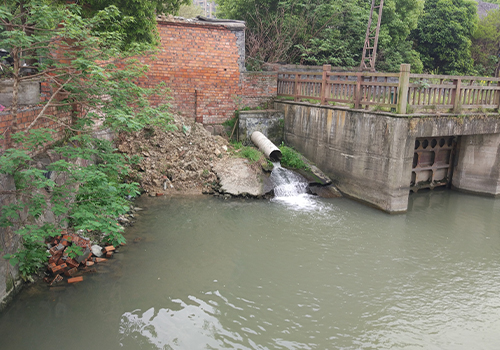

　　直徑 1000mm 混合材質管道

　　此管道進口為 1000 毫米鑄鐵管，出口是 800 毫米波紋管，輸送上方來水。安裝時從頂部開口，用支架將傳感器往下裝，且傳感器應裝在離入口 15 米以上、最少不小于 10 米的位置。從頂部開口安裝便于操作和維護，傳感器位置的選擇考慮了水流在管道內的穩定性和代表性，避免入口處水流紊亂對測量結果產生干擾，使測量數據更能反映管道內水流真實狀況。

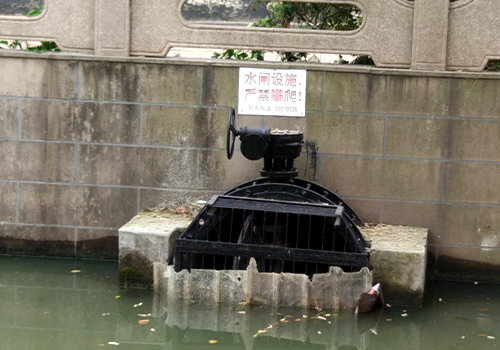

　　                                                             寬度 12 米河道

　　該河道河水來自前方活動壩，寬度 11 - 12 米，河堤為石砌 + 水泥材質。傳感器安裝時，離岸邊距離不能小于 1 米，且在 1 米 - 1.5 米范圍內;離河底 100 毫米，同時傳感器上表面離最低水位之間要有 200 毫米的距離，離上游堤壩距離要有 100 米。這樣的安裝要求綜合考慮了水流特性、河床變化以及水位波動等因素，確保傳感器在不同水位條件下都能正常工作，獲取準確有效的河道水流數據。
